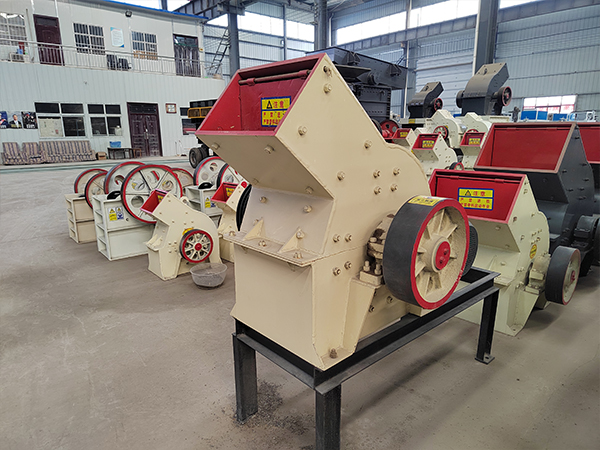

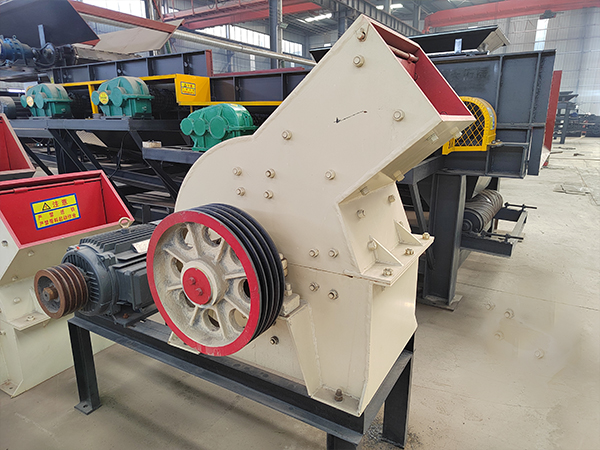

錘式破碎機可做一道或二道破碎設備，直接將粒徑為600-1800毫米的物料破碎至25毫米或更小。該設備主要由箱體、轉子、錘頭、襯板和篩板組成。本文將詳細介紹錘式破碎機的主要結構。

　　1.錘式破碎機框架

　　錘式破碎機的框架外殼由下體、后上蓋、左側壁和右側壁組成，用螺栓連接成一體，用鋼板焊接而成，也可以做成箱形結構。沿著轉子的中心線，框架可分為上框架和下框架兩部分，兩部分之間用螺栓連接。上框架的上部為進料口，框架內部及與礦石接觸處安裝有錳鋼襯板，磨損后便于更換?？蚣艿南虏客ㄟ^地腳螺栓直接固定在混凝土上。為了防止漏灰，外殼的所有部分都配有與軸接觸的軸封。此外，在側墻和下體設置了小門，便于安裝和維護。

　　2.錘式破碎機的傳動裝置

　　錘式破碎機的工作原理是利用高速旋轉的錘頭沖擊物料使其破碎，所以傳動裝置由電機驅動，通過彈性聯軸器直接帶動主軸旋轉，主軸通過球面調心球軸承安裝在機架兩側的軸承座內。定期用干油潤滑軸承，以保證設備在使用過程中的正常運轉。

　　3.錘式破碎機錘頭

　　錘式破碎機錘頭與反擊式破碎機的板錘一樣，是主要的工作部件，在使用中容易磨損。所以錘頭采用高強度耐磨材料，一般采用高錳鋼。錘頭主要是板狀和塊狀。塊狀錘頭比板狀錘頭重，主要用于破碎塊度較大、硬度較大、長度較長的物料。近年來，一種新的圓錘，簡稱環錘，被研制出來。環錘掛在十字形轉盤上，既能隨著轉子的公轉對物料進行沖擊粉碎，又能繞軸旋轉對物料進行沖擊粉碎，因此功耗低。

　　4.錘式破碎機轉子

　　錘式破碎機的轉子由主軸、錘盤、銷軸和錘頭組成。主軸是錘式破碎機中支撐轉子最重要的部件，轉子和錘頭的重量和沖擊力都由它承擔。因此，主軸的材料需要具有較高的韌性和強度，主軸采用優質合金鋼。錘頭懸掛在錘盤的銷孔內，用鎖緊螺母固定在銷軸兩端，防止錘盤和錘頭軸向移動。錘盤在設備運行過程中不可避免地會受到物料的沖擊和磨損，錘頭是主要的耐磨部件，所以兩者都需要用高強度耐磨材料制成。

　　5.錘式破碎機的沖擊襯板

　　錘式破碎機運轉時，沖擊襯板會受到物料的沖擊和研磨。它由高錳鋼鑄造和淬火，并經過強化，以確保沖擊襯板具有卓越的耐磨性和抗沖擊性。反襯和錘頭一樣，容易磨損，要注意其良好的日常保養。

　　6.錘式破碎機的篩板

　　錘式破碎機的篩板由弧形篩框和篩板組成，布置在轉子下方。篩板由多塊組成，靠自重和相互擠壓固定在篩框上。篩板上有內小外大的錐形篩孔。錘頭磨損時，可以通過上下調整螺栓的位置來改變錘頭端部與篩板表面之間的間隙，保證間隙在一定范圍內，從而保證一定的產品粒度范圍。

　　只有詳細了解錘式破碎機的內部結構，才能更好地操作破碎機設備，使其發揮更好的性能。
